EPLAN Tekenaar & Engineering
Elivo is uw betrouwbare partner voor schema’ s
getekend in het CAD-Software platform ePlan.
Vakkundig, met precisie en detail.
Ontwerp verdeel – en regelborden voor elektrotechniek, HVAC en automatisatie.
Wij starten met tekenen volgens uw wensen en standaard. Daarbij is het van cruciaal belang om zoveel mogelijk informatie met betrekking tot de installatie te voorzien.
Hoe meer een elektrisch schema op punt staat bij aanvang van de werken, hoe minder er moet gezocht, getwijfeld of gegist worden op de werf.
Heeft u het bestek al uitgepluisd en wordt die info ons netjes aangereikt? Dat is prima! Zo niet, dan zorgen wij er voor dat het project wordt opgebouwd volgens de wensen van u of uw klanten.
Asbuilt bestaande borden
MET schema aanwezig
Overtekenen/digitaliseren van het bestaand schema, opgemaakt in eender welk CAD tekensoftware.
Heeft u een papieren of een digitale versie? Hoe dan ook, het kan worden overgezet naar ePlan met uw logo, titelblad, plotkader, lijsten en tal van andere bedrijfsstandaarden.
Asbuilt bestaande borden
ZONDER schema aanwezig
In deze situatie dient ter plaatse het elektrisch bord volledig te worden uitgekiend. Alle componenten worden opgelijst. Elke draad wordt gevolgd van zijn bron tot aan zijn doel. Onregelmatigheden worden gemeld en kunnen worden opgelost.
Zo krijgt u terug een veilig en overzichtelijk bord en reduceert u of het onderhoudsteam tijd bij het zoeken mocht er een fout ontstaan.
Freelance ondersteuning
Tekenaars en ingenieurs
Zitten al uw tekenaars tot over hun oren in het werk, blijven klanten en projectleiders maar wijzigingen doorgeven…
Blijven er fouten in de macro’s zitten? Niemand die tijd heeft om dat macroproject te openen en de fouten er uit te halen?
Elivo steekt graag een handje bij!
Een greep uit de kennis en ervaring waarvoor ondersteuning kan geboden worden.
Ontwerp verdeel – en regelborden voor elektrotechniek en automatisatie.
- Ontwerp nieuwe schema’s
- Asbuilt schema’s bestaande borden vanuit bestaand schema (eender welk gebruikt tekensoftware)
- Asbuilt schema’s bestaande borden zonder bestaand schema (situatie ter plaats opmaken)
- Basisprojecten
- Macroprojecten 2D
- Macroprojecten 3D
- Backup projecten
Stamgegevens
-
Plotkaders
-
Formulieren
-
Grafische lijsten
-
Symbolen
-
Symbolenbibliotheken
Artikeldatabank
- Elektrische, Hydraulische en aerolische procescomponenten met mogelijk meerdere varianten
- Artikels voorzien van 2D & 3D macro’s
- Bouwgroepen
Macro’s
- Aanmaak macro’s
- Aanmaak macro’s met tijdelijke aanduidingen
- Macropagina’s
- 3D – Macro’s

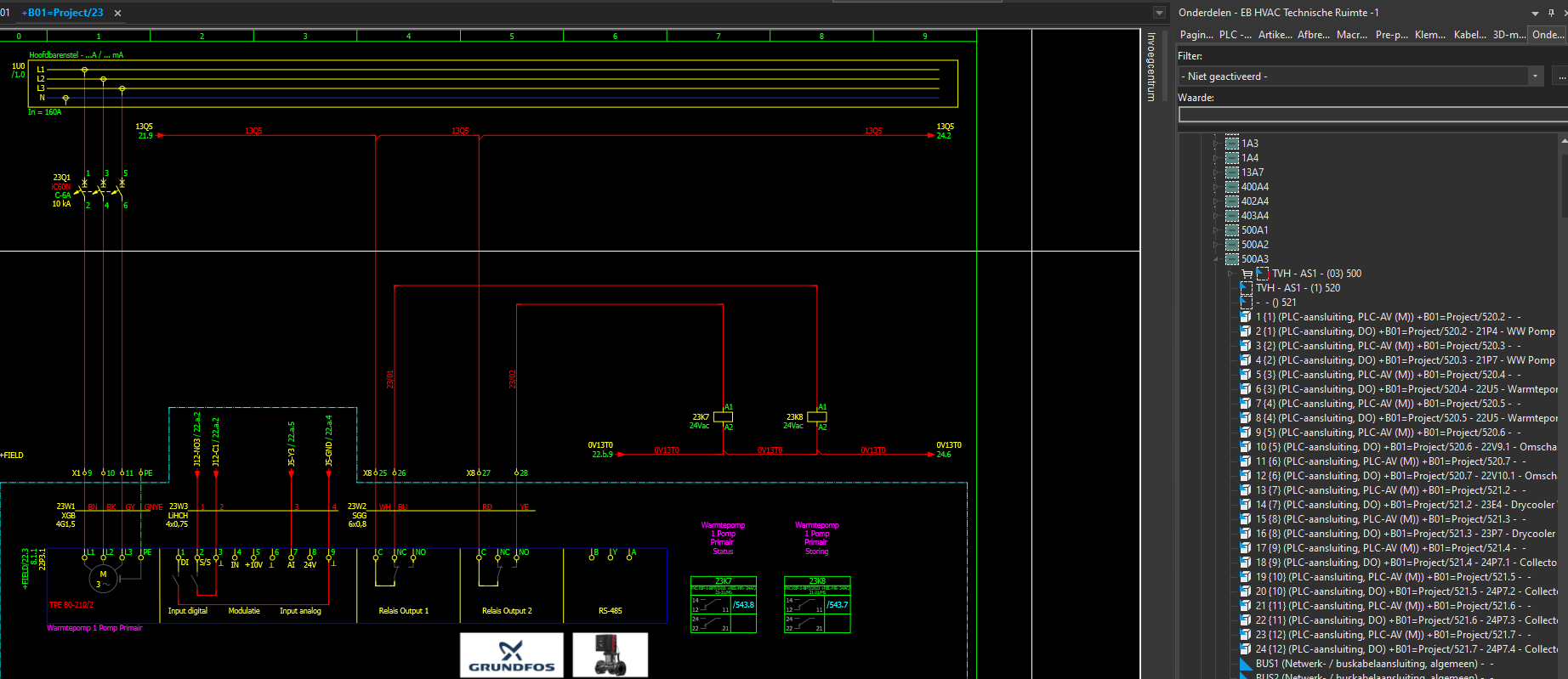

PLC
- Configuratie CPU’s – adressen
- IO-Aansluitingen toewijzen/afboeken
- Aansluitingen adresseren volgens specifiek protocol
- Grafische overzichtslijsten
Export Excel
- Component – labeling
- Verbindings – of draadnummering
- Kabelnummers
- PID-tag-labeling
- Andere onderdelen
Grafische lijsten
- Automatisch genereren
- Titelbladen
- Inhoudsopgaven
- Klemmenstroken
- Klemmenaansluitlijsten
- Kabellijsten
- Artikellijsten
- Artikeloverzichtslijsten (BOM)

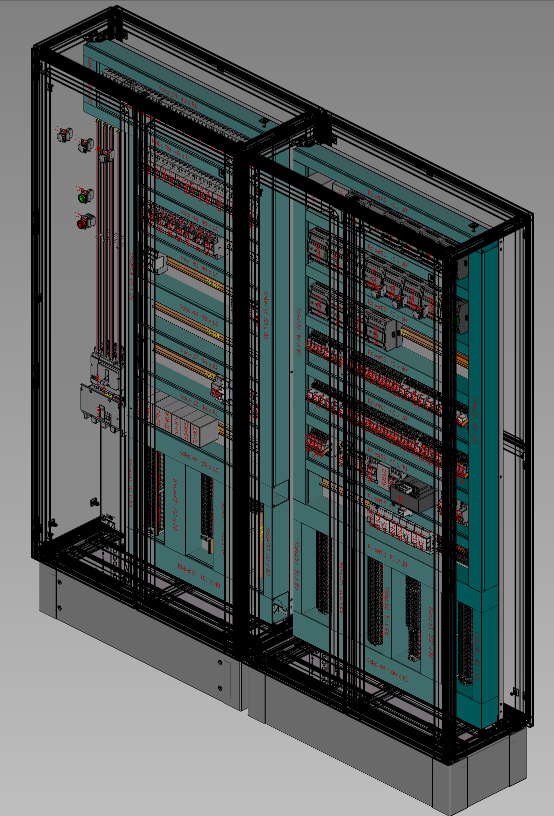

Pro Panel 3D-Ontwerp / Digital Twin
Invoegen montageplaten en schakelkasten, plaatsen draadkokers en DIN-Rails, componenten uit 2D-schema.
- Import STEP-file voor 3D macrobeheer
- Aanmaak Macro’s, aanpassen macro’s artikels
- Genereren documentatie
- Genereren aanzichten

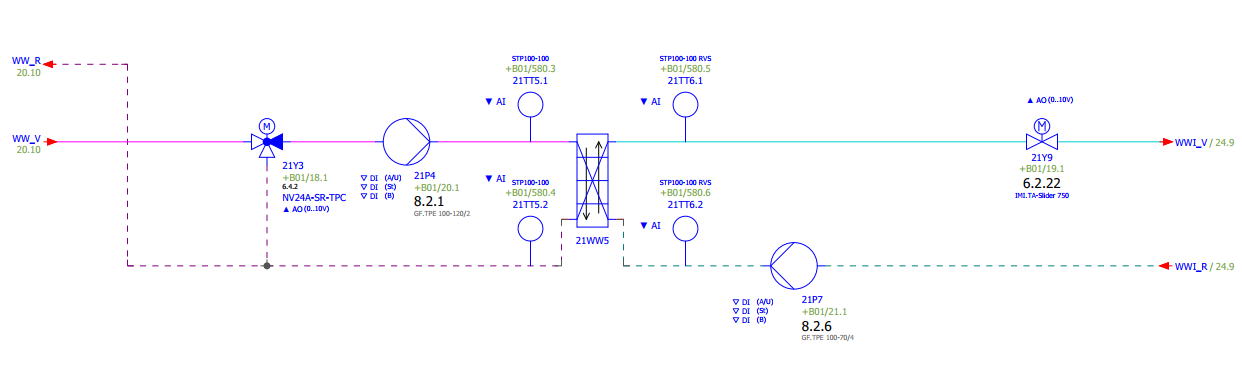

P&ID – Pre-Planning
Structuursegmenten & Planningsobjecten
Processchema’s Hydraulisch en aerolisch
met verwijzing naar het elektrisch schema
In-en Export data via Excel.
P&ID staat voor “Piping and Instrumentation Diagram”.
Het is een schematisch diagram dat de onderlinge verbinding toont van procesapparatuur en de instrumentatie die wordt gebruikt om een proces te besturen in de engineering- en productie-industrie.
P&ID’s geven leidingen, ventielen, pompen, instrumenten en andere componenten weer die betrokken zijn bij een proces.
Ze geven een gedetailleerde visuele weergave van hoe een systeem of proces werkt. Ze zijn essentieel voor het ontwerp, de bouw en de werking van industriële faciliteiten.
Wij kunnen een bestaand ontwerp overnemen of starten van nul in Eplan om de componenten gebruikt in het processchema te linken aan het component in het elektrisch schema. Via kruisverwijzing kan gesprongen worden van het processchema naar het elektrisch schema.
Eens een project in PDF wordt geëxporteerd is dit door eender welke partij te gebruiken, op kantoor op de PC, in het veld op de tablet…
Bij foutzoeken kan dit tijdswinst betekenen om snel de juiste klemmen te vinden van een bepaald component van de installatie en kan de analyse starten.
Bij Elivo kunt u niet terecht voor hydraulische en/of aerolische berekeningen.
Wat is EPLAN?
EPLAN is een populair softwareplatform voor elektrotechniek en automatisering. Het wordt veel gebruikt in industrieën die het ontwerp en de documentatie van elektrische regelsystemen vereisen, zoals productie, automatisering en industriële techniek.
Waarom EPLAN?
EPLAN biedt een reeks hulpmiddelen en functies om het elektrische ontwerpproces te stroomlijnen. Het biedt een aantrekkelijke gebruikerservaring en intuïtieve vormgeving, gecombineerd met een gebruiksvriendelijke, workflow-georiënteerde gebruikersinterface. De nieuwe 2D en 3D grafische engine is geïmplementeerd en er zijn slim geïntegreerde cloud-oplossingen voorhanden.
Voordelen van EPLAN
Het EPLAN Platform biedt software voor een groot aantal engineeringsdisciplines op één plek. Veel meer dan alleen een traditionele ECAD-software. Van preplanning, elektrotechniek, pneumatiek en hydrauliek tot het ontwerpen van besturingssystemen, schakelsystemen en kabelbomen. Met EPLAN heb je altijd het juiste gereedschap bij de hand.
Enkele belangrijke aspecten van EPLAN
1. Elektrisch schematisch ontwerp: Met EPLAN kunnen ingenieurs gedetailleerde elektrische schema’s maken, inclusief schakelschema’s, paneellay-outs en andere documentatie voor elektrische regelsystemen.
2. Kastlayout ontwerp in 3D: EPLAN ProPanel is een softwareoplossing voor het ontwerpen van 3D-panelen en schakelkasten, met ondersteuning voor gedetailleerde bedradingschema’s. Het biedt een intuïtieve interface om efficiënt elektrische componenten te plaatsen en de interactie te visualiseren. Deze software versnelt het ontwerp- en productieproces van elektrische panelen, bevordert nauwkeurigheid en vergemakkelijkt de communicatie tussen engineeringteams.
3. Automatisering en integratie: EPLAN staat bekend om zijn automatiseringsmogelijkheden, die ingenieurs helpen tijd te besparen en fouten te verminderen door taken als componentenselectie, draadnummering en het genereren van stuklijsten te automatiseren. Het kan ook integreren met andere CAD- en CAE-systemen, zoals AutoCAD en PLC-programmeersoftware.
4. Bibliotheekbeheer: EPLAN biedt een uitgebreide bibliotheek van elektrische symbolen, componenten en fabrikantgegevens om het ontwerpproces te vereenvoudigen. Gebruikers kunnen ook aangepaste bibliotheken maken om aan hun specifieke behoeften te voldoen.
5. Documentatie en rapportage: Met de software kunnen gedetailleerde rapporten en documentatie worden gemaakt, waaronder paneeltekeningen, stuklijsten en kabelschema’s, ter ondersteuning van productie en installatie.
EPLAN is een veelzijdig en krachtig hulpmiddel voor elektrisch ontwerp, dat veel wordt gebruikt in verschillende industrieën om de efficiëntie en nauwkeurigheid van elektrotechnische processen te verbeteren.
